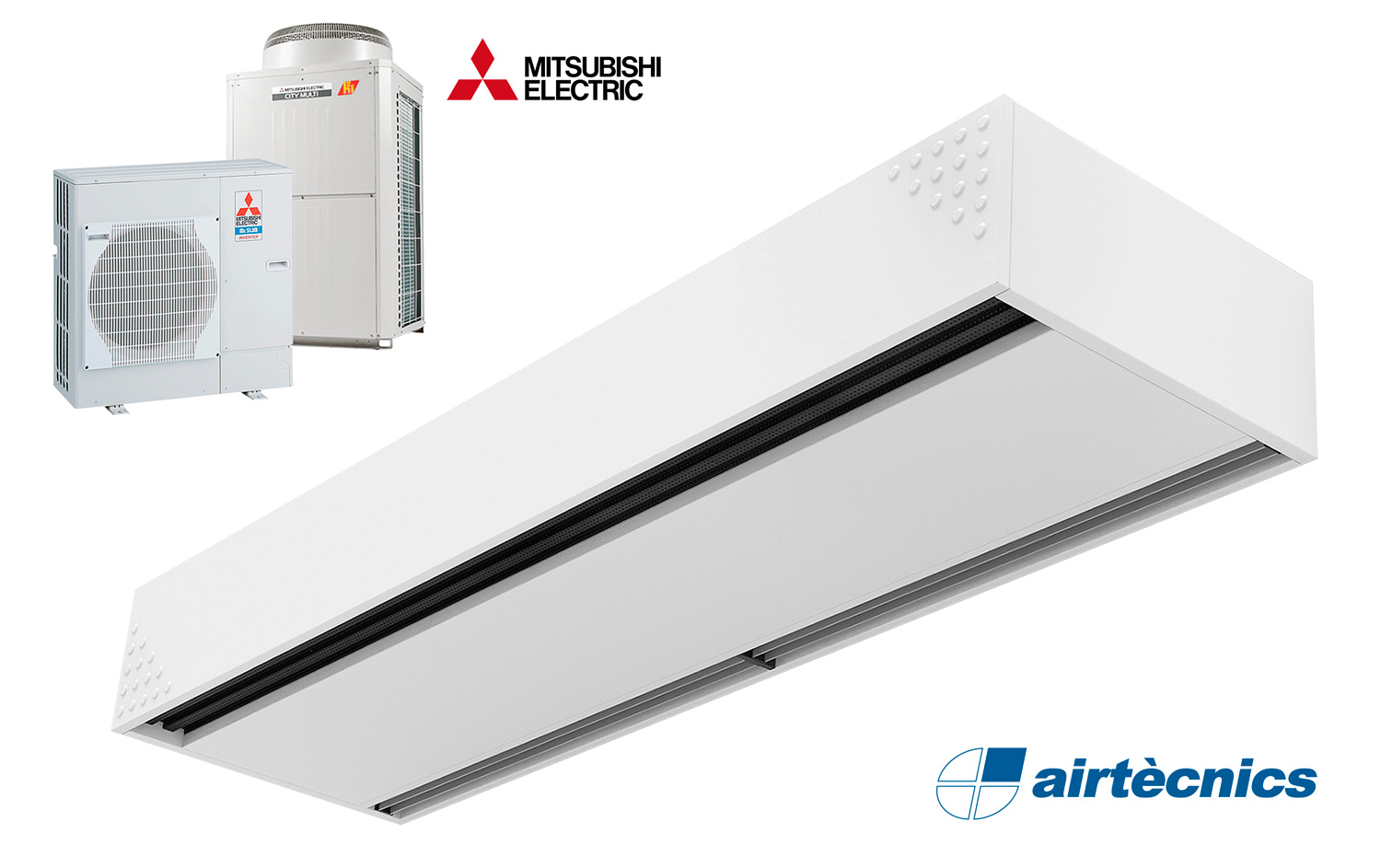

Rideau d'air Dam DX avec pompe à chaleur pour MITSUBISHI ELECTRIC
- Rideau d'air avec pompe à chaleur économie d'énergie : Jusqu'à 70% de réduction de coûts et d'émission de CO2 (mode chauffage).
- Construction du boitier autoportant en plaque d'acier galvanisé , fini en peinture époxy-polyester structurelle de couleur RAL9016 en standard.Les autres couleurs ou l'acier inoxydable sont disponibles sur commande.
- Panneau frontal personnalisable en option, avec la possibilité d'avoir des logos, signes, images, graphiques...etc.
- Les zones d'entrées sont localisées derrière le panneau frontal. Elles n'ont pas besoin d'entretien.
- Palettes en aluminium anodisé avec profil aérodynamique., ajustable de 0 à 15° sur chaque côté.
- Ventilateurs à double entrées centrifuges entraînés par moteur à rotor externe et à faible niveau de bruit. Sélecteur à 5 vitesses.Modèles EC assemblés avec des ventilateurs efficients à très basse consommation.
- Ne comprend que la bobine chauffante d’expansion directe avec capteurs de température installés.
- Contrôle avancé Plug&Play. Inclut : Contrôle PRO avancé avec écran LCD et thermostat intégré, contact de porte, câble RJ11 de 7m et télécommande.
- DX 1:1:
Prêt à être connecté à l'unité de pompe à chaleur extérieure MITSUBISHI ELECTRIC Inverter (R410A/R32) avec valve d'expansion. Requière le KIT d'interface MITSUBISHI ELECTRIC DX adapté au rideau d'air et commande programmable . - DX VRF:
Prêt à être connecté à l'unité de pompe à chaleur extérieure MITSUBISHI ELECTRIC VRF (R410A) avec valve d'expansion. Requière le KIT d'interface MITSUBISHI ELECTRIC VRF adapté au rideau d'air et commande programmable .
Modèle Débit d'air nominal
m³/hHauteur d'installation recommandée
mUnité d'extérieur 230Vx1 Unité d'extérieur 400Vx3 Connexions de la pompe à chaleur DAM ECM 1000 DX8-ME 1640 2,5-3,8 PUZ-ZM71VHA - 5/8" - 3/8" DAM ECM 1500 DX11-ME 2460 2,5-3,8 PUZ-ZM100VKA PUZ-ZM100YKA 5/8" - 3/8" DAM ECM 1500 DX13-ME 2460 2,5-3,8 PUZ-ZM125VKA PUZ-ZM125YKA - DAM ECM 2000 DX16-ME 3280 2,5-3,8 PUZ-ZM140VKA PUZ-ZM140YKA 5/8" - 3/8" DAM ECM 2500 DX22-ME 4100 2,5-3,8 - PUZ-ZM200YKA 1" - 3/8" DAM ECM 3000 DX26-ME 4920 2,5-3,8 - PUZ-ZM250YKA 1" - 1/2" DAM ECM 2500 DX24-ME 4100 2,5-3,8 - PUZ-ZM250YKA 1" - 1/2" DAM ECG 1000 DX10-ME 2190 3-4,2 PUZ-ZM100VKA PUZ-ZM100YKA 5/8" - 3/8" DAM ECG 1500 DX14-ME 2920 3-4,2 PUZ-ZM125VKA PUZ-ZM125YKA 5/8" - 3/8" DAM ECG 2000 DX22-ME 4380 3-4,2 - PUZ-ZM200YKA 1" - 3/8" DAM ECG 2000 DX24-ME 4380 3-4,2 - PUZ-ZM250YKA 1" - 1/2" DAM ECG 2500 DX27-ME 5110 3-4,2 - PUZ-ZM250YKA 1 DAM ECG 3000 DX27-ME 5840 3-4,2 - PUZ-ZM250YKA 1 Modèle Débit d'air nominal
m³/hHauteur d'installation recommandée
mConnexions de la pompe à chaleur DAM ECM 1500 VRF12-ME 2460 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF16-ME 3280 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF19-ME 3280 2,5-3,8 1" - 3/8" DAM ECM 2500 VRF24-ME 4100 2,5-3,8 1" - 1/2" DAM ECM 2500 VRF21-ME 4100 2,5-3,8 1" - 3/8" DAM ECM 3000 VRF30-ME 4920 2,5-3,8 1" - 1/2" DAM ECM 3000 VRF26-ME 4920 2,5-3,8 1" - 1/2" DAM ECG 1000 VRF10-ME 2190 3-4,2 5/8" - 3/8" DAM ECG 1500 VRF13-ME 2920 3-4,2 5/8" - 3/8" DAM ECG 1500 VRF15-ME 2920 3-4,2 5/8" - 3/8" DAM ECG 2000 VRF20-ME 4380 3-4,2 1" - 3/8" DAM ECG 2000 VRF24-ME 4380 3-4,2 1" - 1/2" DAM ECG 2500 VRF29-ME 5110 3-4,2 1 DAM ECG 2500 VRF25-ME 5110 3-4,2 1 DAM ECG 3000 VRF29-ME 5840 3-4,2 1 Modèle Débit d'air nominal
m³/hHauteur d'installation recommandée
mUnité d'extérieur 230Vx1 Unité d'extérieur 400Vx3 Connexions de la pompe à chaleur DAM ECM 1000 DX8-ME 1640 2,5-3,8 PUZ-ZM71VHA - 5/8" - 3/8" DAM ECM 1500 DX11-ME 2460 2,5-3,8 PUZ-ZM100VKA PUZ-ZM100YKA 5/8" - 3/8" DAM ECM 1500 DX13-ME 2460 2,5-3,8 PUZ-ZM125VKA PUZ-ZM125YKA - DAM ECM 2000 DX16-ME 3280 2,5-3,8 PUZ-ZM140VKA PUZ-ZM140YKA 5/8" - 3/8" DAM ECM 2500 DX22-ME 4100 2,5-3,8 - PUZ-ZM200YKA 1" - 3/8" DAM ECM 3000 DX26-ME 4920 2,5-3,8 - PUZ-ZM250YKA 1" - 1/2" DAM ECM 2500 DX24-ME 4100 2,5-3,8 - PUZ-ZM250YKA 1" - 1/2" DAM ECG 1000 DX10-ME 2190 3-4,2 PUZ-ZM100VKA PUZ-ZM100YKA 5/8" - 3/8" DAM ECG 1500 DX14-ME 2920 3-4,2 PUZ-ZM125VKA PUZ-ZM125YKA 5/8" - 3/8" DAM ECG 2000 DX22-ME 4380 3-4,2 - PUZ-ZM200YKA 1" - 3/8" DAM ECG 2000 DX24-ME 4380 3-4,2 - PUZ-ZM250YKA 1" - 1/2" DAM ECG 2500 DX27-ME 5110 3-4,2 - PUZ-ZM250YKA 1 DAM ECG 3000 DX27-ME 5840 3-4,2 - PUZ-ZM250YKA 1 Modèle Débit d'air nominal
m³/hHauteur d'installation recommandée
mConnexions de la pompe à chaleur DAM ECM 1500 VRF12-ME 2460 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF16-ME 3280 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF19-ME 3280 2,5-3,8 1" - 3/8" DAM ECM 2500 VRF24-ME 4100 2,5-3,8 1" - 1/2" DAM ECM 2500 VRF21-ME 4100 2,5-3,8 1" - 3/8" DAM ECM 3000 VRF30-ME 4920 2,5-3,8 1" - 1/2" DAM ECM 3000 VRF26-ME 4920 2,5-3,8 1" - 1/2" DAM ECG 1000 VRF10-ME 2190 3-4,2 5/8" - 3/8" DAM ECG 1500 VRF13-ME 2920 3-4,2 5/8" - 3/8" DAM ECG 1500 VRF15-ME 2920 3-4,2 5/8" - 3/8" DAM ECG 2000 VRF20-ME 4380 3-4,2 1" - 3/8" DAM ECG 2000 VRF24-ME 4380 3-4,2 1" - 1/2" DAM ECG 2500 VRF29-ME 5110 3-4,2 1 DAM ECG 2500 VRF25-ME 5110 3-4,2 1 DAM ECG 3000 VRF29-ME 5840 3-4,2 1
Support d'installation
